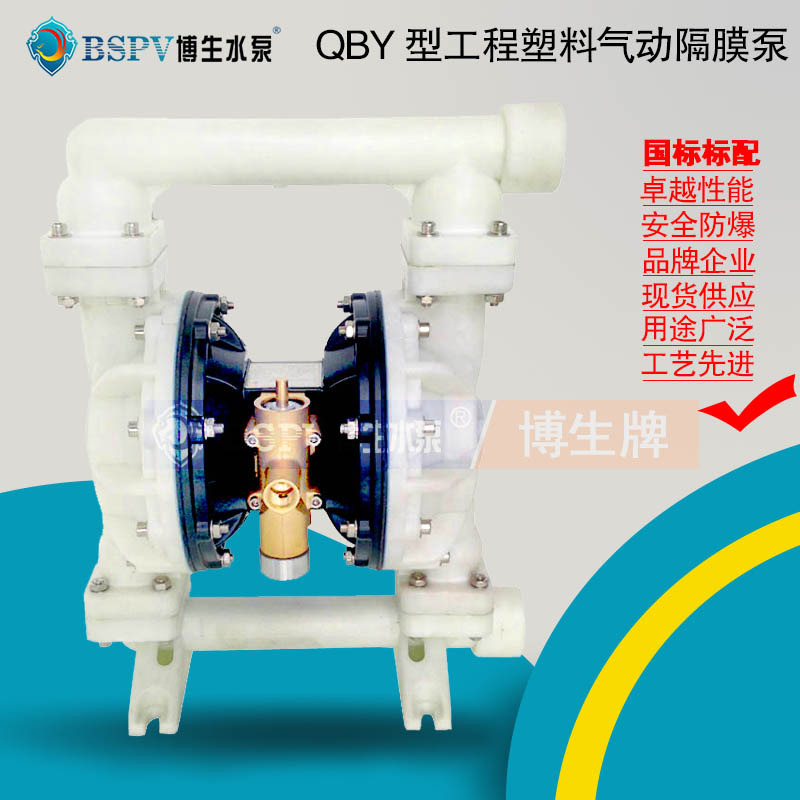

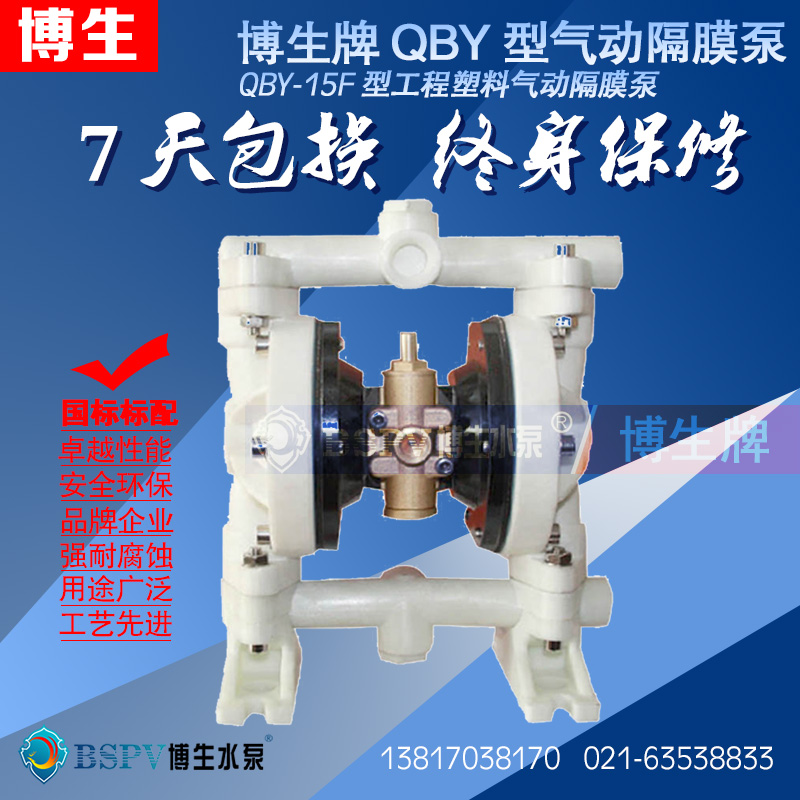

QBY型气动隔膜泵

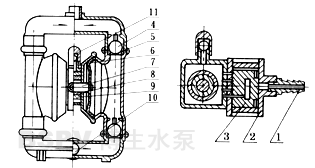

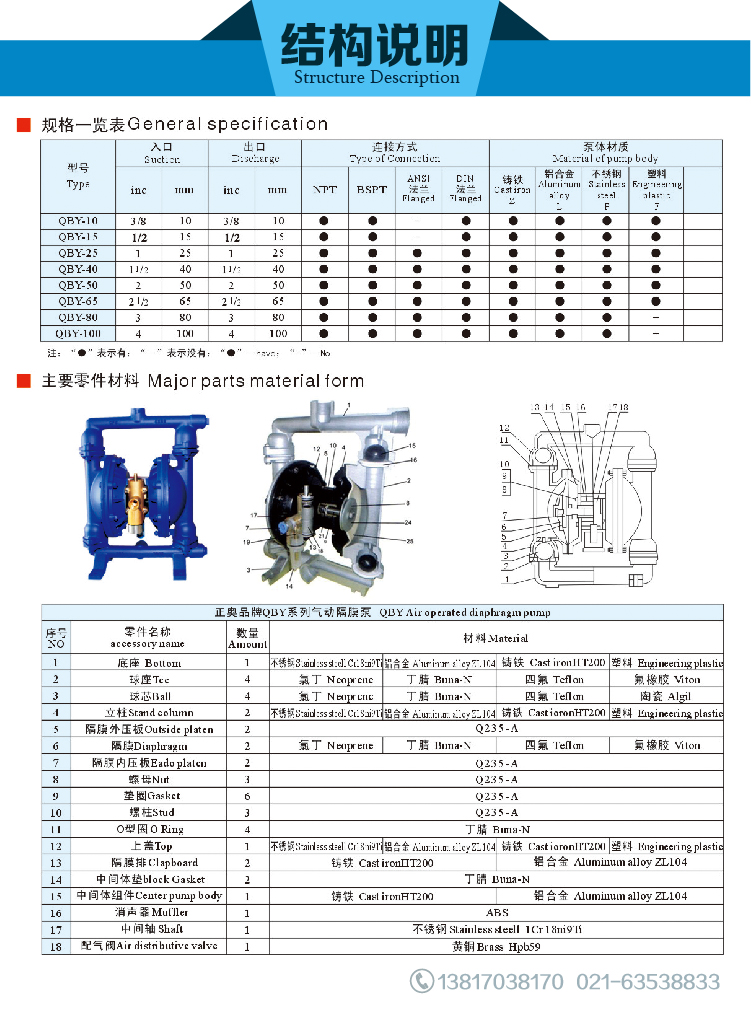

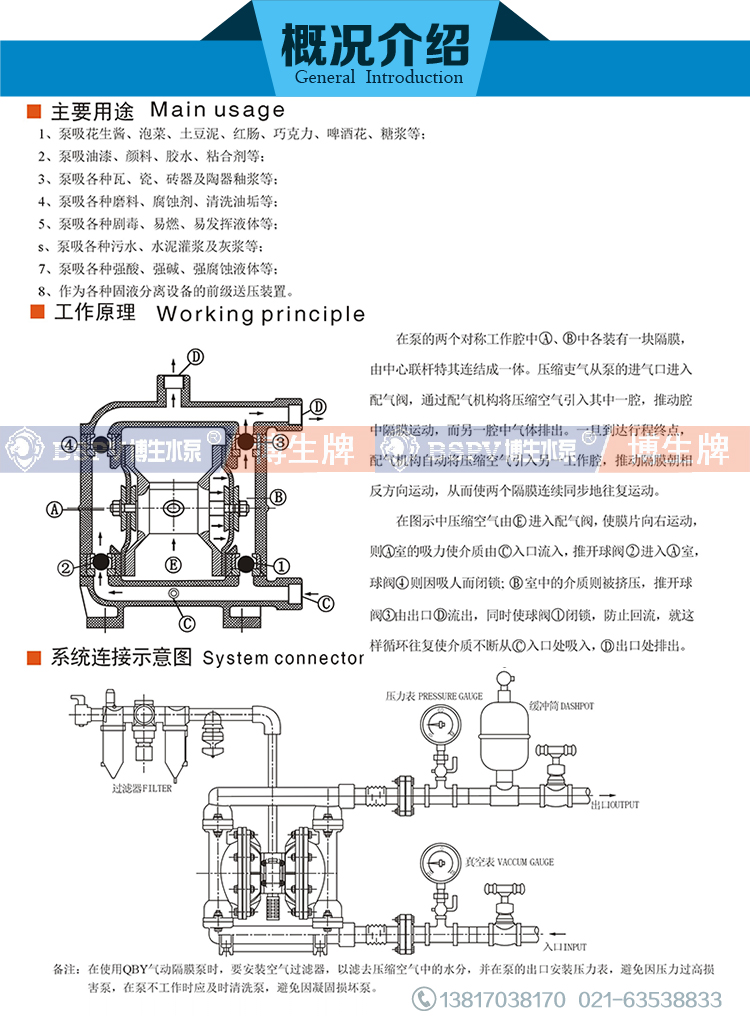

结构说明:

1 进气口 6 隔膜片 11 排气口 2 配气阀体 7 连杆     3 配气阀 8 连杆铜套     4 圆球 9 中间支架     5 球座 10 泵进口

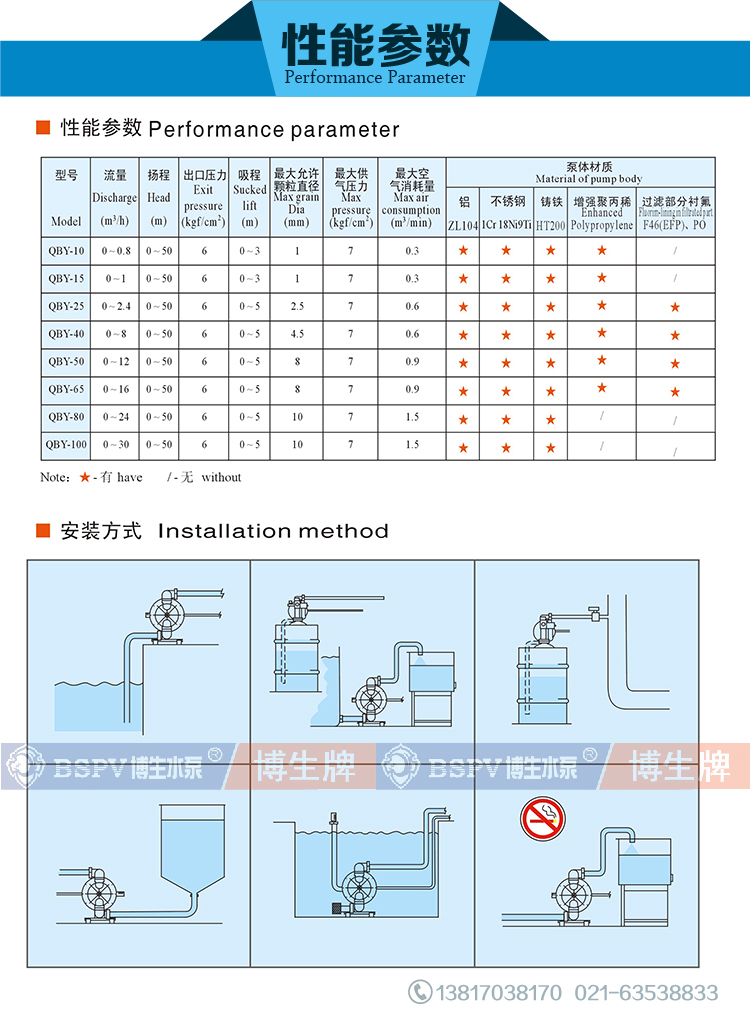

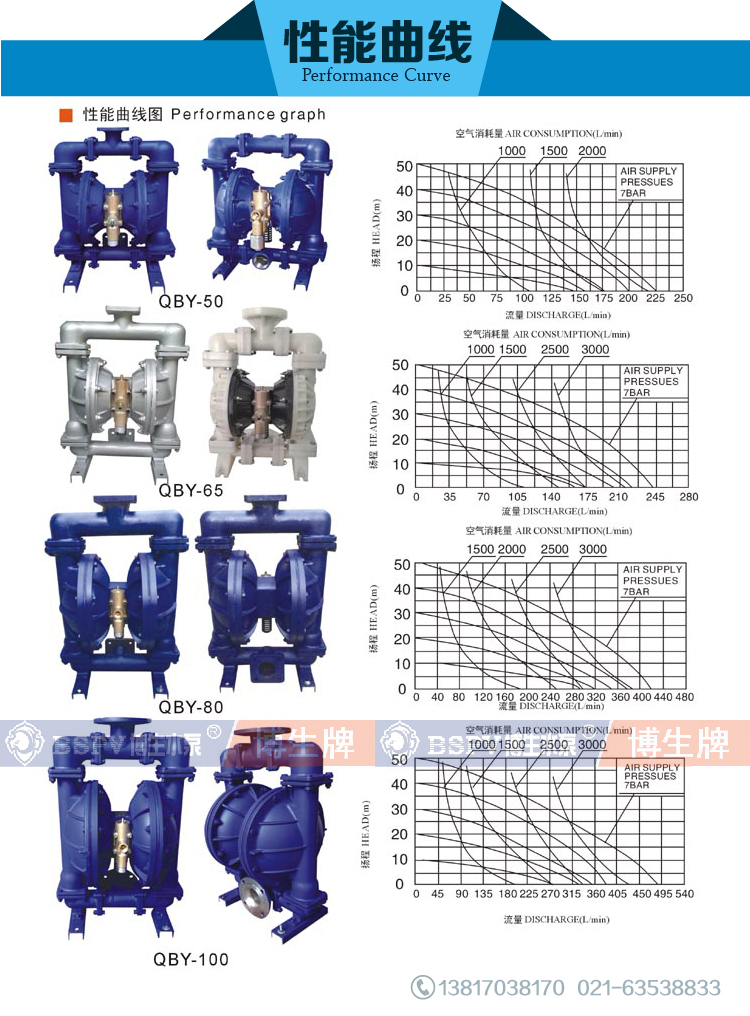

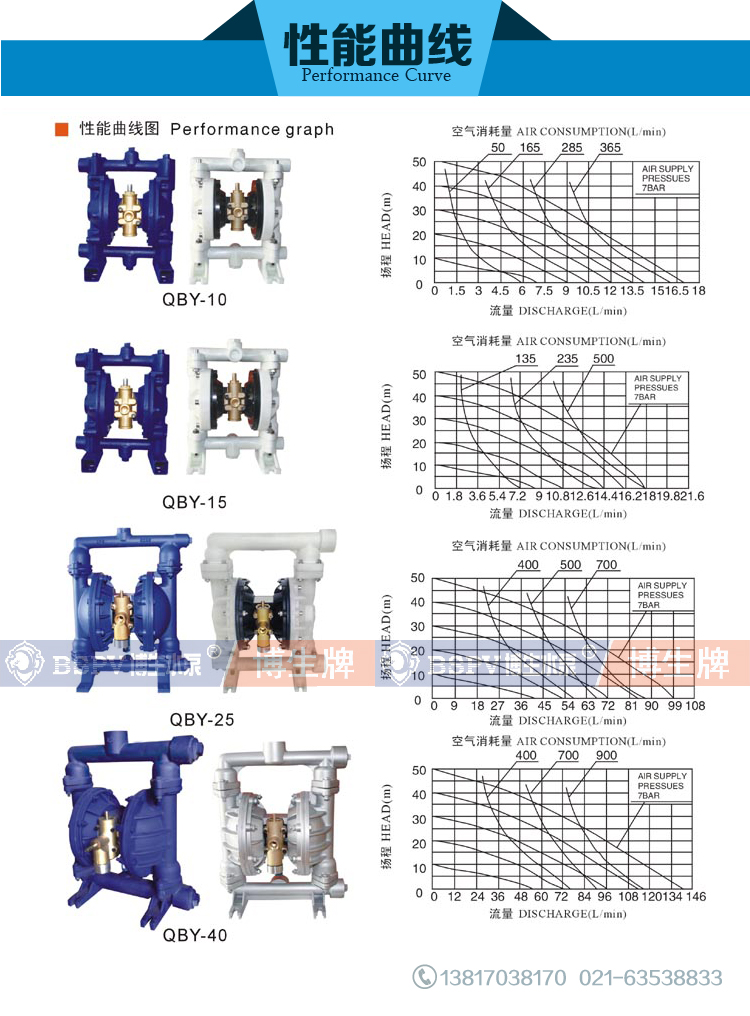

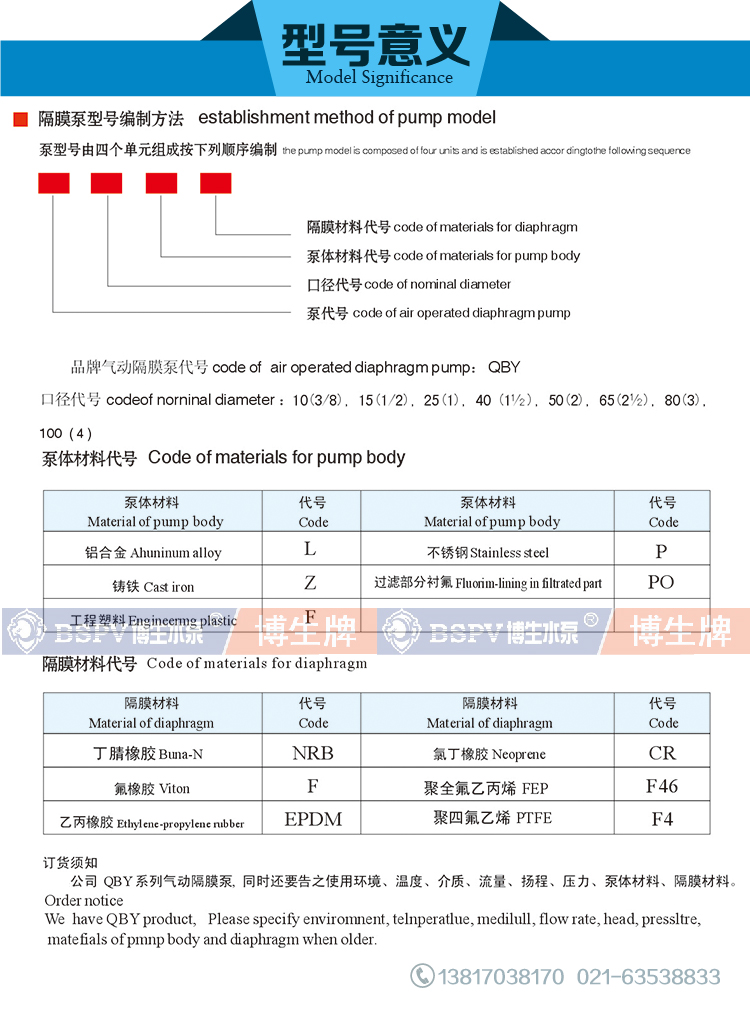

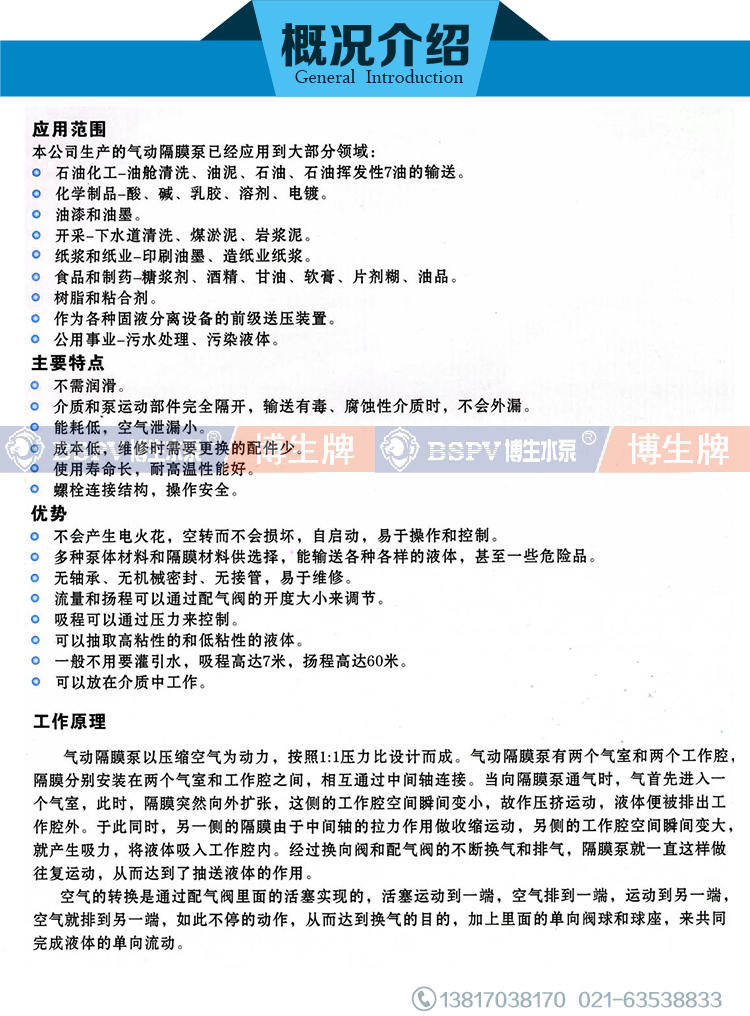

性能参数:

型    号 流量 m3/h 扬程 m 出口压力 kgf/cm2 吸程 m 最大允许 通过颗粒 φ(mn) 最大供气压 Kgf/cm2 最大空气 消耗量 m3/min QBY-10 0～0.8 0～50 6 5 1 7 0.3 QBY-15 0～1 0～50 6 5 1 7 0.3 QBY-25 0～2.4 0～50 6 7 2.5 7 0.6 QBY-40 0～8 0～50 6 7 4.5 7 0.6 QBY-50 0～12 0～50 6 7 8 7 0.9 QBY-65 0～16 0～50 6 7 8 7 0.9 QBY-80 0～24 0～50 6 7 10 7 1.5 QBY-100 0～30 0～50 6 7 10 7 1.5

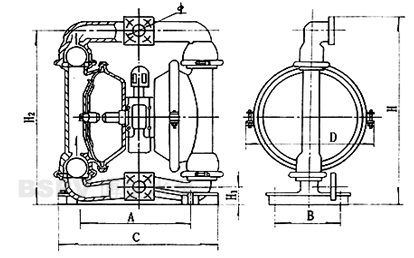

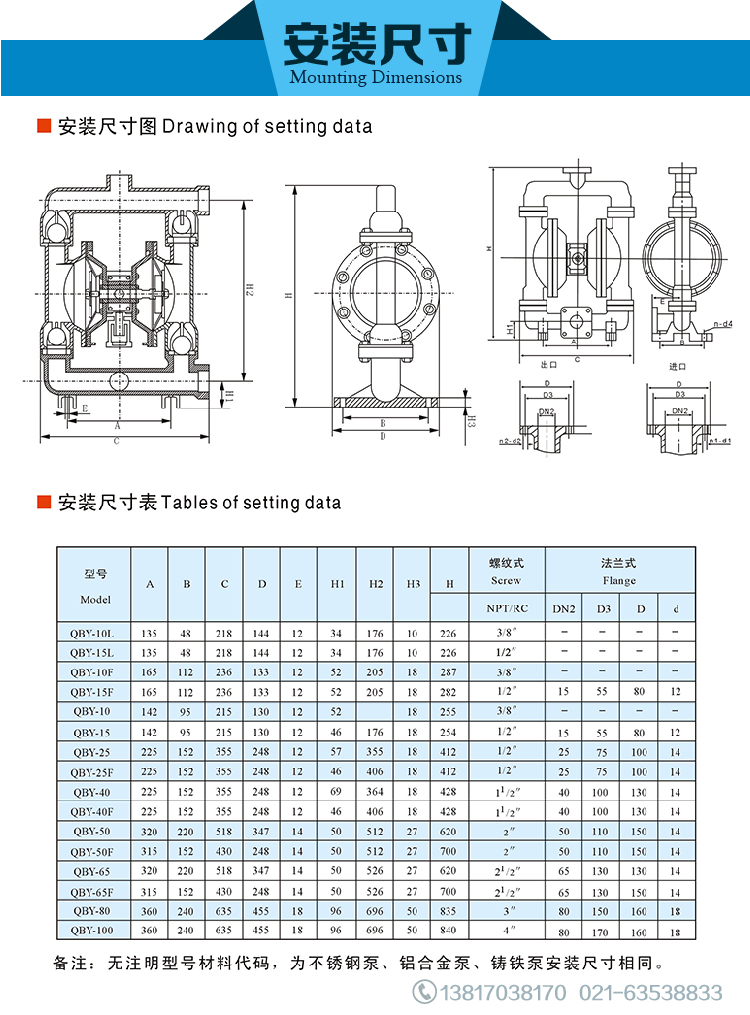

安装尺寸:

型号 A B C D H H1 H2 Φ 底肢 螺栓 泵进口尺寸 泵出口尺寸 进气口 外径 重量 (kg) QBY-10 140 - 180 150 225 18 200 - Φ8 3/8"(丝扣) 3/8"(丝扣) 8 7 QBY-15 140 - 180 150 225 18 200 - Φ8 1/2"(丝扣) 1/2"(丝扣) 8 7 QBY-25 220 170 365 200 480 45 460 - Φ10 1"(丝扣) 1"(丝扣) 10 20 QBY-40 220 170 365 250 480 45 460 - Φ10 11/2"(丝扣) 11/4"(丝扣) 10 24 QBY-50 340 230 570 340 740 80 700 110 Φ12 2"(法兰) 2"(法兰) 14 50 QBY-65 340 230 570 340 740 80 700 110 Φ12 21/2"(法兰) 21/2"(法兰) 14 56 QBY-80 360 240 600 450 900 105 860 175 Φ14 3"(法兰) 3"(法兰) 16 70 QBY-100 360 240 600 450 930 105 860 750 Φ14 4"(法兰) 4"(法兰) 16 78
