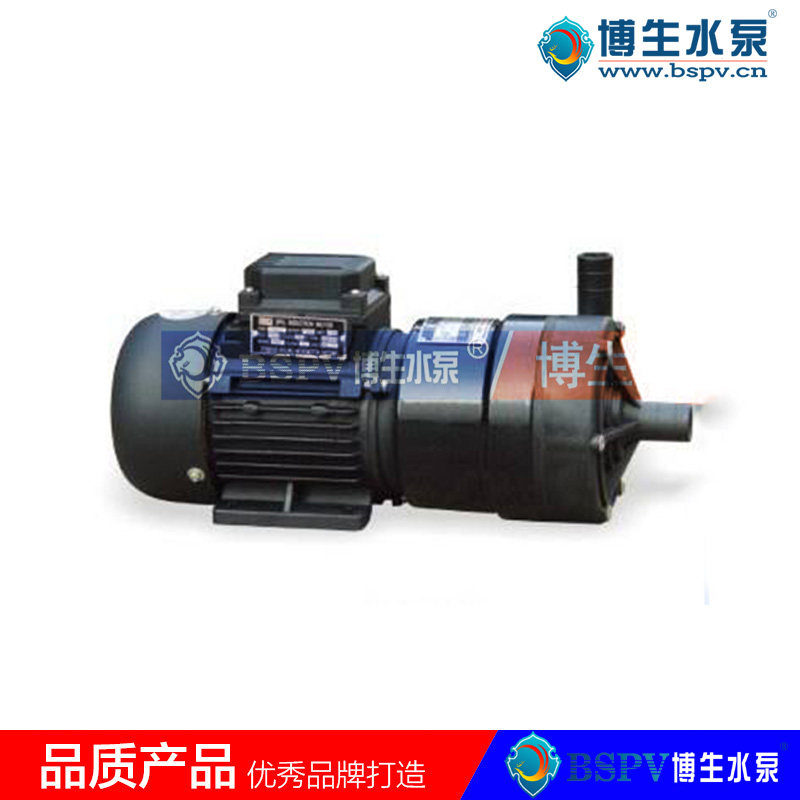

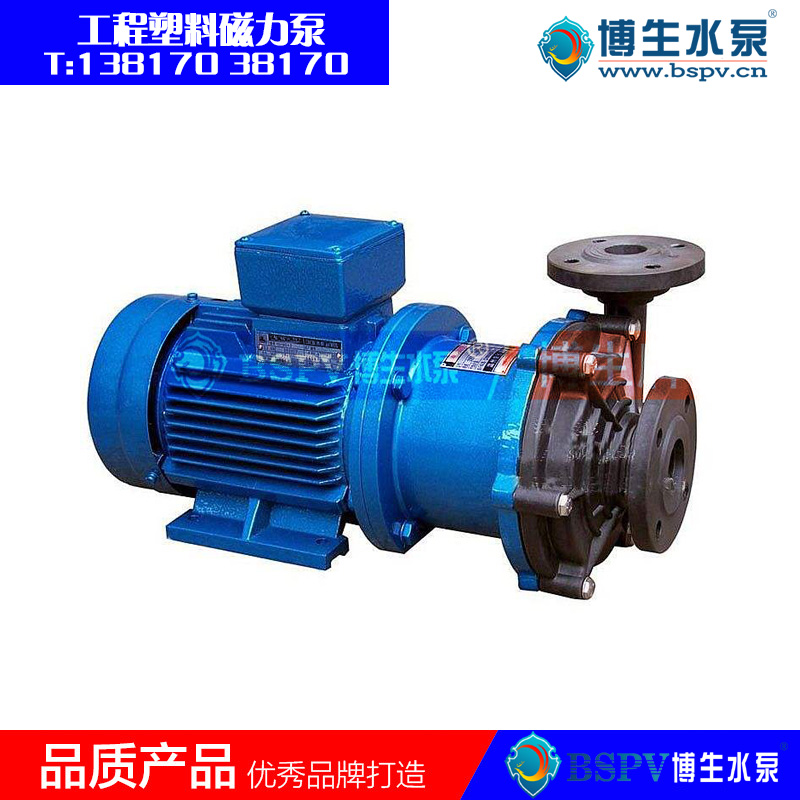

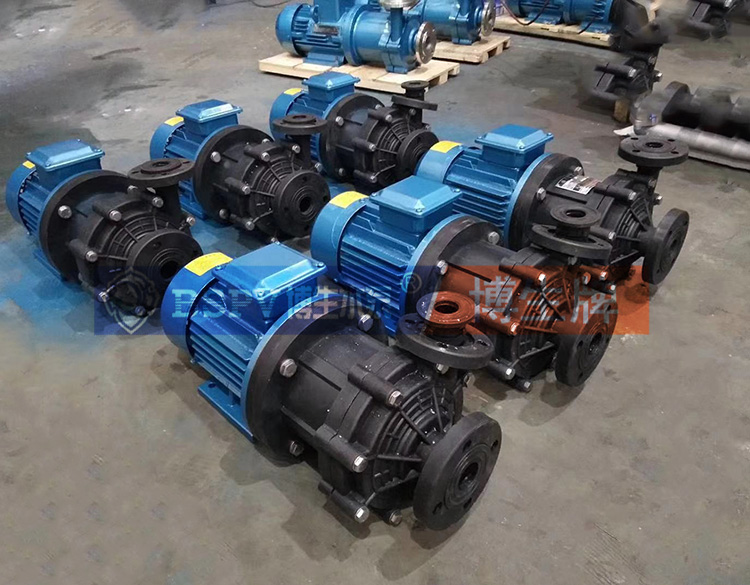

CQ型工程塑料磁力驱动泵(简称磁力泵),是将永磁联轴器的工作原理应用于离心泵的新产品,主要材料增强聚丙稀工程塑料。设计合理、工艺先进,具有全密封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。
博生牌塑料磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、工程塑料等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

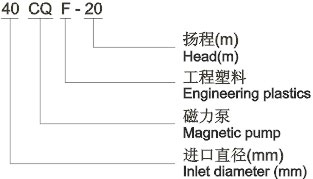

型号意义:
使用范围:
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用纵方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体物抽送,选用此泵则更为理想。

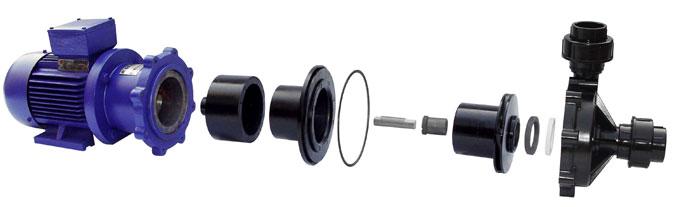

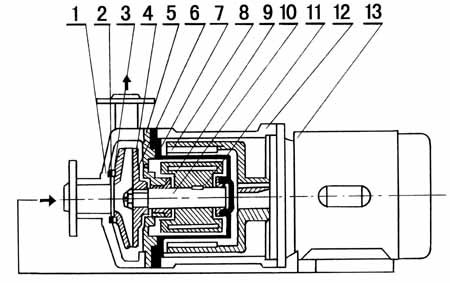

1 | 泵壳 | 2 | 静环 | 3 | 动环 | 4 | 叶轮 | 5 | 密封圈 | 6 | 隔板 | 7 | 隔离套 |
8 | 外磁钢总成 | 9 | 内磁钢总成 | 10 | 泵轴 | 11 | 轴套 | 12 | 联接架 | 13 | 电机 |
|

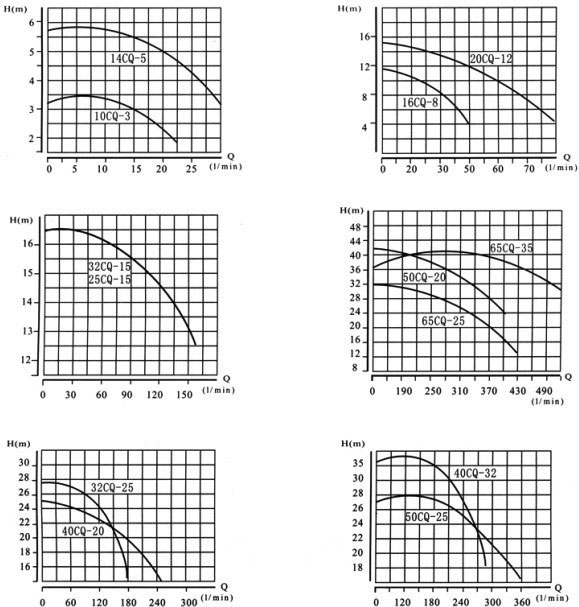

参数选型性能:
型号 | 口径 | 流量(m3/h) | 扬程(m) | 电机功率(kW) | 电压 (V) | 材质 | |
进口(mm) | 出口(mm) | ||||||
10CQF-3 | 10 | 8 | 0.9 | 3 | 0.025 | 220 |
工 程 塑 料 |
14CQF-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 | |
16CQF-8 | 15 | 15 | 1.8 | 8 | 0.12 | 220/380 | |
20CQF-12 | 25 | 18 | 3 | 12 | 0.37 | 220/380 | |
25CQF-15 | 25 | 20 | 5.4 | 15 | 1.1 | 380 | |
32CQF-15 | 32 | 25 | 6.5 | 15 | 1.1 | 380 | |
32CQF-25 | 32 | 25 | 4.8 | 25 | 1.1 | 380 | |
40CQF-20 | 40 | 32 | 10.8 | 20 | 2.2 | 380 | |
50CQF-25 | 50 | 40 | 14.4 | 25 | 3 | 380 | |
50CQF-32 | 50 | 40 | 12.5 | 32 | 4 | 380 | |
65CQF-25 | 65 | 50 | 25 | 25 | 5.5 | 380 | |
65CQF-32 | 65 | 50 | 25 | 32 | 5.5 | 380 | |
注:表中20CQF-12---65CQF-32都可配防爆电机 |

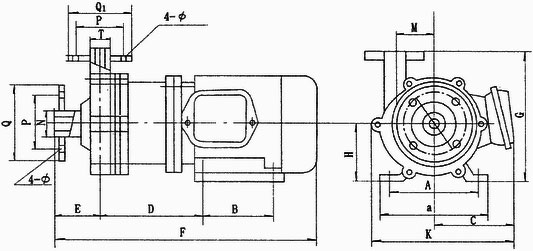

安装尺寸:
型号 | A | B | C | D | E | F | G | H | J | a | K | M | N |
机座 螺孔 |
P | P1 | Q | Q1 | φ | φ1 |
连接 方式 |
10CQ-3 | 63 | 48 | 45 | 55 | 38 | 200 | 105 | 45 | 15 | 84 | 80 | 24 | 16 | φ6 |
管子 连接 |
||||||
14CQ-5 | 90 | 71 | 95 | 107 | 53 | 270 | 120 | 56 | 16 | 130 | 130 | 37 | 18 | φ7 | |||||||
16CQ-8 | 90 | 70 | 80 | 125 | 59.5 | 320 | 160 | 65 | 18 | 115 | 140 | 40 | 18 | φ11 | |||||||
20CQ-12 | 100 | 80 | 105 | 130 | 59.5 | 340 | 160 | J73 | 18 | 130 | 160 | 65 | 26 | φ12 | |||||||
25CQ-15 | 125 | 100 | 140 | 189.5 | 67.5 | 460 | 205 | 90 | 160 | 240 | 71.5 | φ12 | 75 | 65 | 100 | 90 | 12 | 10 |
法兰 连接 |
||
32CQ-15 | 125 | 100 | 140 | 189.5 | 67.5 | 460 | 205 | 90 | 160 | 240 | 71.5 | φ12 | 90 | 75 | 120 | 100 | 12 | 10 | |||
32CQ-25 | 125 | 100 | 140 | 189.5 | 67.5 | 460 | 230 | 90 | 160 | 260 | 85 | φ12 | 90 | 75 | 120 | 100 | 12 | 10 | |||
40CQ-20 | 140 | 120 | 155 | 235 | 75 | 545 | 220 | 100 | 180 | 290 | 78.5 | φ12 | 100 | 90 | 130 | 120 | 14 | 14 | |||
50CQ-25 | 190 | 140 | 190 | 271 | 80 | 620 | 260 | 112 | 245 | 336 | 91 | φ12 | 110 | 100 | 140 | 130 | 14 | 14 | |||
65CQ-25 | 216 | 140 | 200 | 305 | 90 | 695 | 300 | 132 | 280 | 350 | 91 | φ12 | 130 | 110 | 160 | 140 | 14 | 14 | |||
65CQ-35 | 216 | 140 | 200 | 360 | 76 | 720 | 292 | 120 | 280 | 350 | 90 | φ12 | 130 | 110 | 160 | 140 | 14 | 14 | |||
80CQ-35 | 254 | 210 | 890 | 160 | φ12 | 14 | 14 | ||||||||||||||
80CQ-50 | 254 | 210 | 890 | 160 | φ12 | 14 | 14 |
友情提醒:
一、①CQF型工程塑料磁力泵产品名称 ②CQF型工程塑料磁力泵型号 ③CQF型工程塑料磁力泵规格口径 ④CQF型工程塑料磁力泵工作扬程 ⑤CQF型工程塑料磁力泵水泵材质 ⑥CQF型工程塑料磁力泵连接方式 ⑦CQF型工程塑料磁力泵工作流量 ⑧CQF型工程塑料磁力泵工作温度 ⑨CQF型工程塑料磁力泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号,请按产品型号直接向我司销售部订购。
三、当使用的场所非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,并为您提供说明书下载,水泵样本下载由我们的水泵专家为您审核把关。
感谢您访问我公司的网站【http://www.bspv.com/prodetail_144.html】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
